Назначение. Применение


Автоотцеп АЦМ-02 предназначен для спуска и удержания автономных приборов в муфтовом соединении колонны НКТ по ГОСТ 633-80 на заданной глубине с отсоединением от проволоки, на которой производился спуск, с последующим извлечением устройства с прибором из скважины.


Техническое описание:

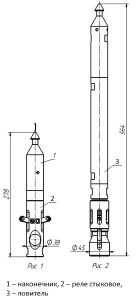

Автоотцеп (рис.1) для извлечения из скважины комплектуется ловителем скважинным ЛС (далее ловитель, рис.2). Автоотцеп и измерительный прибор (на рисунке не указан) спускают в скважину на скребковой проволоке. После установки прибора на заданной глубине наконечник 1 (рис.1) со скребковой проволокой автоматически отсоединяется от автоотцепа и поднимается на поверхность. Ловитель спускается на скребковой проволоке в скважину, обеспечивает захват и извлечение из НКТ автоотцепа вместе с прибором.


Отличительные особенности :

• простота в эксплуатации и обслуживании;
• минимальное время подготовки автоотцепа к работе — ключи используются только для присоединения спускаемого прибора к автоотцепу;
• хорошая грузоустойчивость в применении;
• самоцентрирование конструкции во внутренней полости НКТ;
• надежная фиксация автоотцепа в муфтовом соединении НКТ и удержание прибора.

Применение автоотцепа АЦМ-02 позволяет:

• устанавливать измерительные приборы в муфтовом соединении НКТ на различных глубинах с последующим извлечением;
• герметизировать устье скважины за счет извлечения скребковой проволоки после установки автоотцепа с прибором;
• проводить длительные гидродинамические исследования в скважине без угрозы обрыва проволоки по причине несанкционированных действий на устье.

Технические характеристики:
Типоразмер НКТ ГОСТ 633-80, мм	60 (73, 89, 102, 114)
Способ управления	принудительно-механический
Материал конструкции	коррозионно-стойкая сталь
Максимальная масса подвешиваемого прибора, кг	20
Присоединительный размер для измерительного прибора, мм	М27х1,5
Габаритные размеры (диаметр / длина) ,мм: — реле стыковое — ловитель скважинный	см. рисунок 1 38 / 278 45 / 564
Масса, кг — реле стыковое — ловитель скважинный	1,6 4,2
